СИСТЕМА АВТОМАТИЧЕСКОГО ЗАПУСКА И КОНТРОЛЯ ЭЛЕКТРОСТАНЦИИ /ГЕНЕРАТОРНОЙ УСТАНОВКИ/

Блок АВР[1] дает возможность полностью автоматизировать процесс контроля за состоянием электросети и при необходимости ввода в действие резервного источника электропитания вне зависимости от присутствия или отсутствия людей. /см. Степени автоматизации электростанций/

Основные функции блока АВР:

• контроль за параметрами основной питающей электросети и электростанции;
• своевременный автоматический запуск электростанции при падении напряжения ниже допустимого или превышении выше допустимого уровня в главной питающей электросети и переключение электросети здания на работу от электростанции;
• "останов" работы электростанции при восстановлении параметров главной питающей электросети и переключение на нее электросети здания;
• тестирование электростанции при периодических проверках;
• программирование таймера продолжительности времени ожидания перед запуском, запуска, количества неудачных стартов, времени ожидания между попытками запуска, времени останова электростанции;
• таймер времени необходимого технического обслуживания, индикация параметров электрической сети, различных отказов и режимов работы.

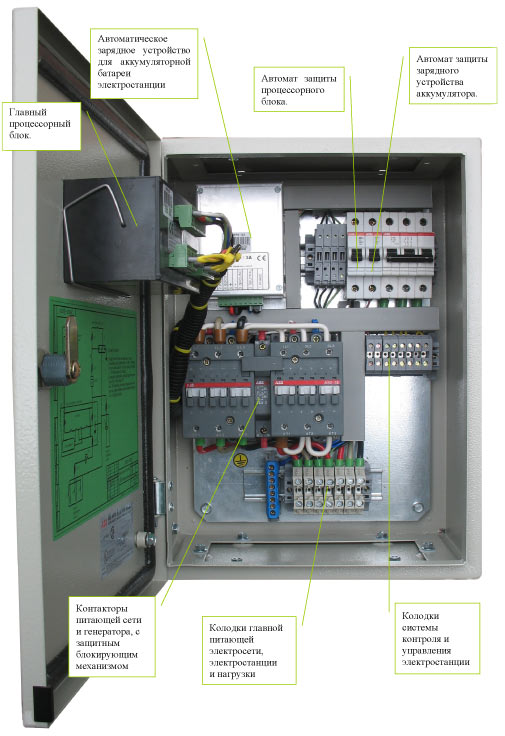

Компоненты блока АВР:

• Главный процессорный блок;
• Контакторы питающей сети и генератора с защитным блокирующим механизмом;
• Автомат защиты зарядного устройства аккумулятора;
• Автомат защиты процессорного блока;
• Автоматическое зарядное устройство для аккумуляторной батареи электростанции;
• Бокс со степенью защиты IP-54./cм. Стандарт IP/
• Комплект исполнительных и согласующих устройств (монтируется в генераторную установку).

Дополнительно блок АВР может укомплектовываться счетчиком часов работы электростанции
(при отсутствии такового), системой удаленного мониторинга и управления в различных вариантах (проводная, по радио или GSM каналам)

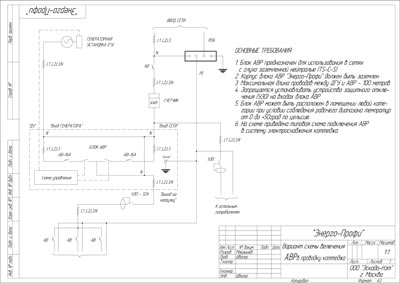

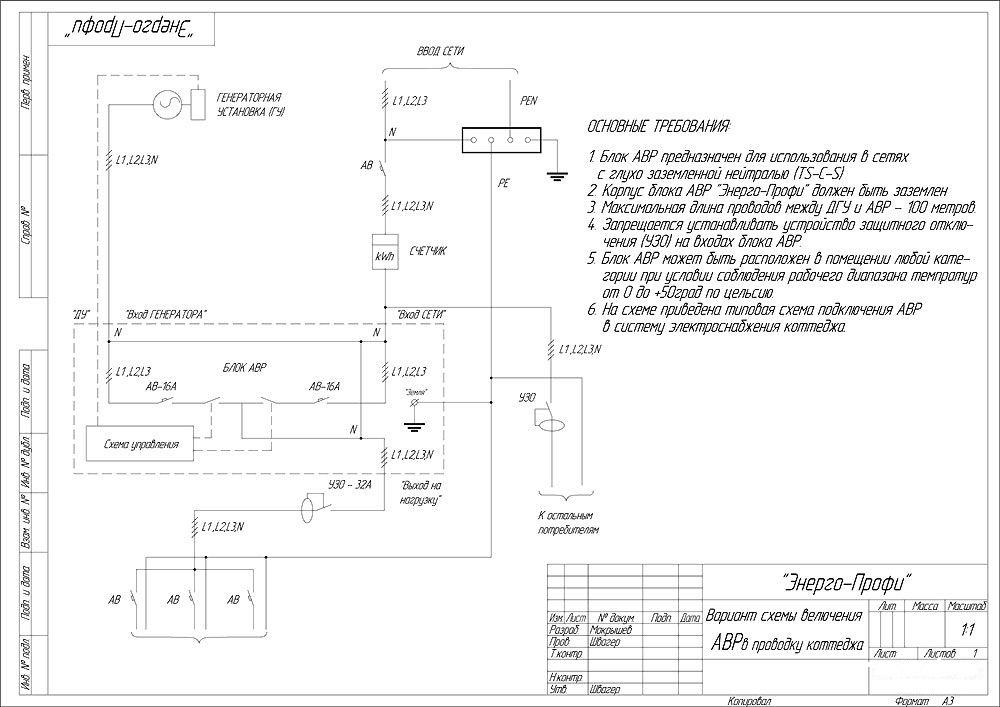

Принципиальная схема включения блока АВР в электротехническую сеть здания

1 Автоматика ввода резерва (АВР) представляет из себя систему автоматического контроля за параметрами основной питающей электросети, запуска электростанции и переключения внутренней электросети здания на питание от автономной электростанции или генераторной установки если напряжение питающей электросети отсутствует или находится за заданными параметрами.
